Интерфейс соединения ноутбука и радиостанции Yaesu FT-60R

2013-05-22 в 01:22

Возникла необходимость подключения своей радиостанции Yaesu к ноутбуку чтобы вести запись интересных сигналов и попытаться принять обработать сигналы погодных спутников NOAA.
Для этого мне надо было узнать распиновку разъема гарнитуры в радиостанции.
Вот распиновка разъема гарнитуры для Yaesu FT60-R:



Что мне пришлось использовать:
1.mini-jack 4-х контактный папа в металлическом исполнении.
2.mini-jack 2-х контактный (моно) мама в металлическом исполнении 2 штуки.
3.Сдвоенный провод по жиле с экраном в каждом проводе.
4.Провод mini-jack -  mini-jack для собственно подключения к микрофонному разъему ноутбука.
P.S. Все джеки 3.5 мм диаметра само собой.

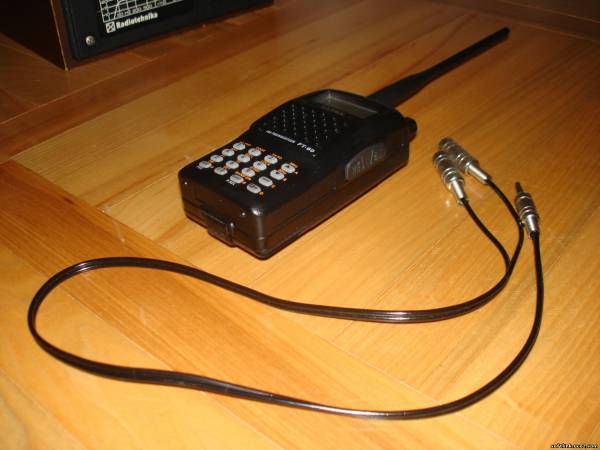

Вот в общем и фото отчет получившейся "конструкции":

yaesu ft 60r переходник для наушников





Такая конструкция позволяет нам подключить к радиостанции обычные наушники чтобы "не спалиться")


Радиобарахолка Вконтакте


Если Вы заметили ошибку, нажмите Ctrl+Enter и сообщите нам.
Оценка статьи: 5.0/5 Уже оценило 1
USB микроскоп Х1000
Отличный микроскоп. Смотрел обзор на этом сайте.
SD модуль
Качество норм, без штырьков в комплекте. Мне нраввится.

Всего комментариев: 1
Zorg
Zorg 2013-08-05 23:59
Чёт как-то сложно...
достаточно 1 кабеля jack 3.5 4 pin -  jack 3.5 3 pin
