Усилитель мощности TDA7294 (100Watt)

2011-03-03 в 20:25 (последнее изменение 2023-11-09 в 12:14)

Напряжение питания, двуполярное: +/- 10 … 40 В.
Пиковое значение выходного тока: 10 А.
Долговременная выходная мощность при коэффициенте гармоник = 0.5 %, при:
Uп = +/- 27 В и Rн = 4 Ом: 70 Вт.
RMS при коэффициенте гармоник = 10%, при:
Uп = +/- 29 В и Rн = 4 Ом: 100 Вт.
Диапазон воспроизводимых частот: 20 … 20000 Гц.

Поискав в интернете, нашел хороший вариант для осуществления 2х100Вт у себя дома. Это же давняя мечта! Вопросов никаких сначала как бы не возникало, но когда собрал, понял что с питанием придётся повозиться (не имел дел с двухполяркой ранее). И помог мне гугл. По поиску я нашел самый простой для реализации блок питания как бы таково. Нашел ТПП 322, который можно. У него имеется 2 обмотки по 20В  и я посчитал что этого будет достаточно. Ну конденсаторы это понятно, но по поводу предохранителя и мостов мне пришлось посоветоваться у специалистов, в итоге взял мосты по 15А каждый и 2А предохранитель.

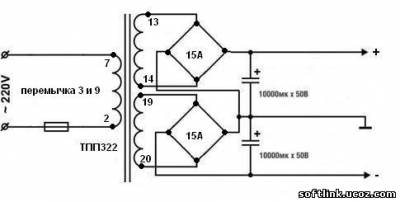

Вот схема блока питания:



Печатную плату берём вот тут Скачать.

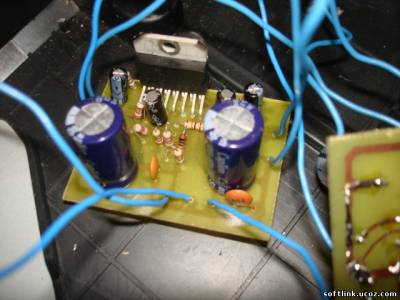

Тестовая (как только спаял питал от двух блоков питания 12В и вышло +- 12В) выглядела примерно так:

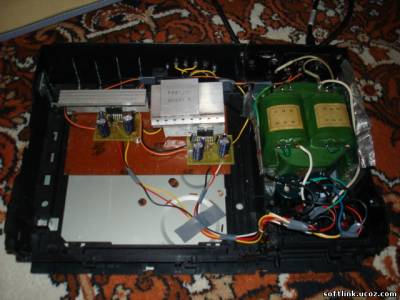

Для усилителя приспособил корпус от видеомагнитофона и получилось что то типа такого:

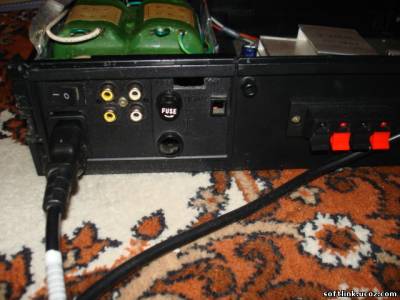

Пришлось помучаться и над задней панелью (переднюю ещё доделываю, как сделаю выложу обязательно)

Правд он пока ещё не доделан , вот как доделаю, приспособлю кулер и систему регулировки звука, вот тогда думаю можно использовать все его качества сполна.
Вот как бы и всё.
Удачи!
