Ремонт навигатора SeeMax navi E540 HD DVR

2013-09-29 в 23:37

В общем в один прекрасный момент, когда захотел включить навигатор, он не включился. Одно только было подозрительным. Кнопка включения очень сильно запала внутрь корпуса. Отсюда и вывод: кто-то слишком сильно нажав на клавишу включения либо отогнул кнопку, либо в обще оторвал её от платы.
Первый все же делом начинаем разбирать навигатор SeeMax navi E540 HD DVR. Болтики находятся под защитным экраном дисплея. Аккуратно острым ножичком подковыриваем и снимаем. НЕ спеша! Иначе он согнется и примет себе такую форму навсегда.
Вот как навик выглядит без этого экрана:



Откручиваем 4 болтика. отщелкиваем все защелки и вот что у нас должно получиться:

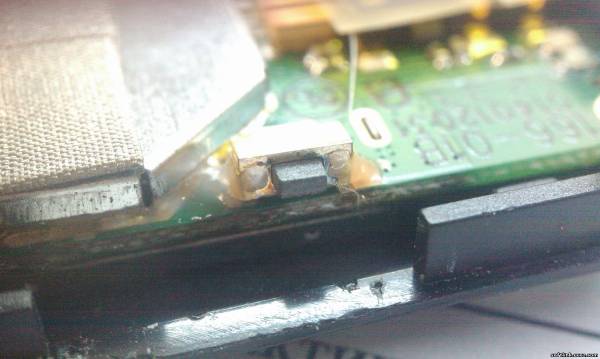

Находим нашу кнопку. Мне повезло, она осталась на плате, контакты не отвалились, а лишь немного отогнулась т.к. клей который её держал, плохо оказывается её держал.

замена кнопки включения навигатор seemax

Убираем старый клей, на всякий случай протираем спиртом для обезжиривания. Так мне кажется лучше термоклей пристает к поверхности нежели без спирта. Прижимаем кнопку к плате и капаем термоклеем. Лишнее срезаем. Ещё для уверенности, в самой пластиковой клавише ту штучку (которая и касается кнопки тем самым включая навик) немного нагрел и отогнул так, чтобы лучше был контакт.
Ну как то так:



Удачи!
